1U size Dante converter with 32 channel analog line inputs/outputs.

TASCAMML-32D

32채널 아날로그 라인 입출력 Dante 컨버터

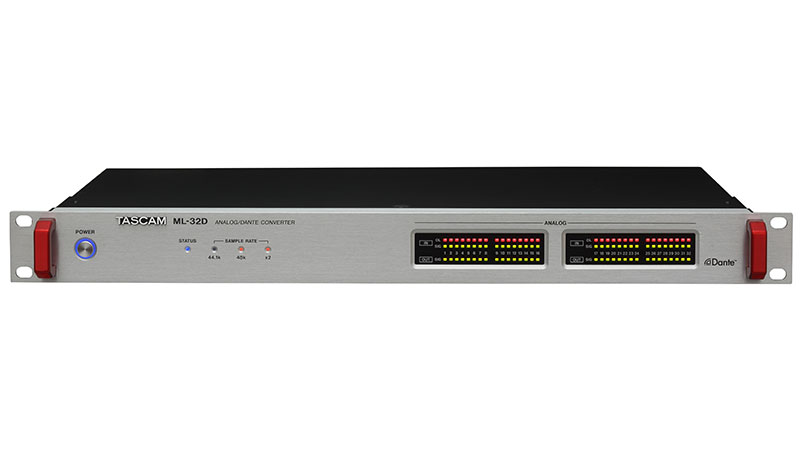

ML-32D는 32채널 아날로그 라인 입출력 신호를 Dante 신호로 변환할 수 있는 소형 1U 컨버터 입니다.

Dante는 리던던시(프라이머리/세컨더리) 또한 지원합니다.

아날로그 라인 입력 및 출력으로 D-Sub 커넥터를 사용하며, 16채널 아날로그 입출력 신호를 Dante 신호로 변환할 수 있는 ML-16D 라인업을 갖추고 있어서 현장의 다양한 요구를 충족합니다.




SMPTE ST 2110-30과 호환

Dante 모듈 펌웨어 V1.2.0.0은 SMPTE ST-2110-30을 지원하여 방송 시스템 설치가 되어 있는 곳에서 PCM 디지털 오디오의 원활한 IP 전송이 가능합니다.

※ SMPTE ST  2110-30의 동작을 위해서는  Audinate가 제공하는 Dante Domain Manage(DDM) v1.1 이상이 필요합니다.




SMPTE ST 2110

SMPTE ST-2110은 SMPTE(Society of Motion Picture and Television Engineer)에 의해 정의된 비디오 및 오디오 IP 네트워크 표준입니다.

SMPTE ST-210은 비디오, 오디오 및 보조 신호를 개별적으로 내장 및 전송하도록 설계되어 있어 각 디바이스의 내부적 처리 해제 및 네트워크 부하를 줄이고

사용자가 추가 편집을 원하는 패킷 데이터만 내장 해제할 수 있습니다.

ST-2110-30은 PCM 디지털 오디오의 IP 전송을 실현하고, PTP(IEEE1588-2008)와 저 레이턴시 전송을 사용한 고정밀 동기화가 가능합니다.

차세대 방송 시스템에서 네트워크 표준 프로토콜이 될 것입니다.



매우 안정적이고 유연한 Dante 시스템


"ML-32D"는 최대 32채널의 아날로그 라인 입력 및 출력 신호를 Dante 신호로 변환할 수 있습니다.




리던던시를 시원하는 Dante 인터페이스(프라이머리/세컨더리)


프라이머리 커넥터와 세컨더리 커넥터를 사용하면 이중 네트워크를 갖춘 다중 시스템을 구축할 수 있습니다.

메인 회선인 프라이머리 네트워크 루트에 장애가 발생해도, 자동적으로 스페어 회선인 세컨더리 네트워크 루트로 전환됩니다.

네트워크 전환 시 중단이나 노이즈를 전혀 일으키지 않는 매우 안전한 시스템을 구축할 수 있습니다.



연결된 Dante 호환 디바이스에 대한 유연한 라우팅





"ML-32D"는 Dante 컨트롤러를 사용하여 본체를 구성하고 다른 Dante 호환 장치에 연결합니다.

Dante 컨트롤러는 다른 Dante 호환 디바이스에 대한 유연한 라우팅 구성을 가능하게 합니다.


About Dante Controller

Dante Controller는 Audinate가 출시한 무료 소프트웨어 애플리케이션입니다.

Audinate 웹사이트에서 최신 버전을 다운로드하세요.



AES67 및 Ravenna 시스템과 상호 접속 가능

Dante는 AES67 및 AES67 호환 프로토콜을 사용하는 시스템과의 오디오 연결이 가능합니다.




아날로그 입력/출력 신호의 레벨 모니터링을 위한 시그널/오버로드 인디케이터 탑재

전면 패널에는 아날로그 입력/출력 신호를 모니터링할 수 있는 시그널/오버로드 인디케이터가 장착되어 있습니다.

신호 레벨이 -60dBF보다 낮아지면 시그널 인디케이터가 켜집니다.



5가지의 레퍼런스 레벨을 선택 가능하여 다양한 상황에 대응 가능

레퍼런스 레벨 설정은 +24dBu, +22dBu, +20dBu, +18dBu(표준 레벨은 +4dBu), +15dBu(표준 레벨은 +6dBu)의 5가지 최대 레벨 옵션 중에서 선택할 수 있으며, 프로페셔널한 용도, 방송 스튜디오에서의 사용, 공개연설 기록 시스템에서의 사용 등 다양한 용도에 대응할 수 있습니다.




용도에 따라 커넥터를 유연하게 선택할 수 있는 브레이크아웃 박스

ML-32D에는 아날로그 라인 입출력 커넥터로 D-sub 25핀 커넥터가 탑재되어 있어 브레이크아웃 박스(별매)와 조합하여 Euro Block 및 XLR로 변환할 수 있습니다.




2개의  브레이크아웃박스를 사용한 변환 예시




2개의 XLR IN 브레이크아웃박스와 2개의 XLR OUT 브레이크아웃박스를 사용한 XLR 커넥터 변환 예시







기능 한눈에 보기


· Dante 오디오 네트워크와의 외부 오디오 접속을 위한 Dante 포커스 인터페이스

·  32채널 아날로그 라인 입력 및 32채널 아날로그 라인 출력 (48k/96kHz) (8개의 D-Sub 커넥터 사용)

·  Dante 리던던시 지원

·  SMPTE ST 2110-30과 호환

·  AES67 지원 및 Ravenna를 포함한 AES67 호환 네트워크 오디오와의 접속 가능

·  Dante 컨트롤러로 유연한 라우팅 실현

·  최대 24bit/96kHz

·  아날로그 입력/출력 신호의 레벨 모니터링을 위한 시그널/오버로드 인디케이터 탑재

·  5가지 레퍼런스 레벨을 선택 할수 있어서 프로페셔널한 사용법, 공개 연설법,  방송 스튜디오에서의 사용법 등 다양한 장면에 대응 가능

·  장치의 장애 및 오류를 나타내는 상태 표시기 장착

·  Dante 인터페이스를 통한 펌웨어 업데이트 가능

·  라인 입출력 커넥터로서 D-sub 25핀 커넥터 탑재

·  1U 랙마운트 사이즈

·  옵션의 BO-32DE(D-sub/Euro Block 브레이크 박스)를 사용하면 프로페셔널 사용에 최적인 Euro 블록 커넥터를 지원

·  옵션의 BO-16DX/IN 및 BO-16DX/OUT 사용(D-sub/X) LR 브레이크아웃 박스는  스테이지 박스로서의 사용을 포함한 여러 용도를 가진 XLR 커넥터를 지원
